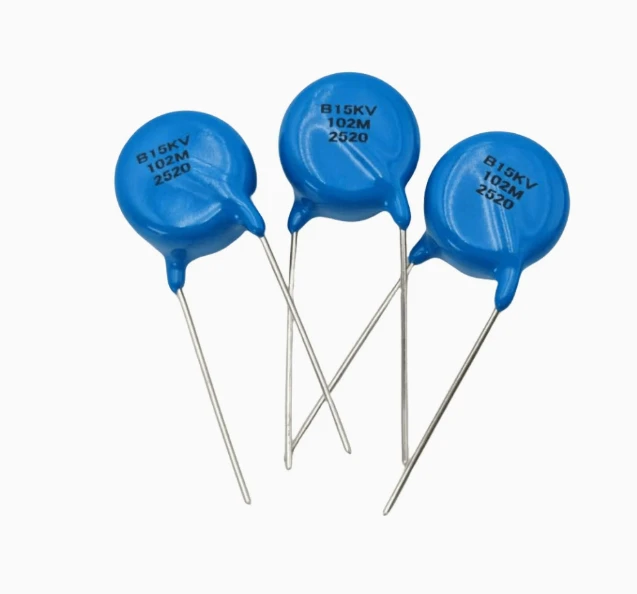

উচ্চ ভোল্টেজ নেতৃত্বাধীন ক্যাপাসিটর

প্যারামিটার

স্পেসিফিকেশন

অস্তরক

X7R সিরামিক

ভোল্টেজ পরিসীমা

6kV–30kV

ক্যাপাসিট্যান্স রেঞ্জ

500pF–3000pF

সহনশীলতা

±10%

তাপমাত্রা পরিসীমা

-30 ডিগ্রি থেকে +85 ডিগ্রি

গঠন

ইপক্সি এনক্যাপসুলেশন

না.

টাইপ

রেট ক্যাপাসিটি

রেটেড ভোল্টেজ

অস্তরক ক্ষতি

প্যাকেজ

অনুমতিযোগ্য ক্ষমতা বিচ্যুতি

টেম্প

সহগ

টেম্প পরিসর

মাত্রা (মিমি)

প্রস্থ(মিমি)

মাউন্ট টাইপ

(প্লাগ-ইন)

6

X7R15KV102M

1000PF

15KV

X7R

ইপক্সি এনক্যাপসুলেশন

±10%

X7R

-30 ডিগ্রি -+85 ডিগ্রি

12.0*5.0

5

X7R15KV202K

2000PF

15KV

X7R

ইপক্সি এনক্যাপসুলেশন

±10%

X7R

-30 ডিগ্রি -+85 ডিগ্রি

23*8.5

8.5

X7R30KV102K

1000PF

30KV

X7R

ইপক্সি এনক্যাপসুলেশন

±10%

X7R

-30 ডিগ্রি -+85 ডিগ্রি

9.5*4.5

4.5

X7R30KV302K

3000PF

30KV

X7R

ইপক্সি এনক্যাপসুলেশন

±10%

X7R

-30 ডিগ্রি -+85 ডিগ্রি

34*14

14

X7R15KV501K

500PF

15KV

X7R

ইপক্সি এনক্যাপসুলেশন

±10%

X7R

-30 ডিগ্রি -+85 ডিগ্রি

12.0*12.0

12

X7R6KV242M

2400PF

6 কেভি

X7R

ইপক্সি এনক্যাপসুলেশন

±10%

X7R

-30 ডিগ্রি -+85 ডিগ্রি

18*5

5

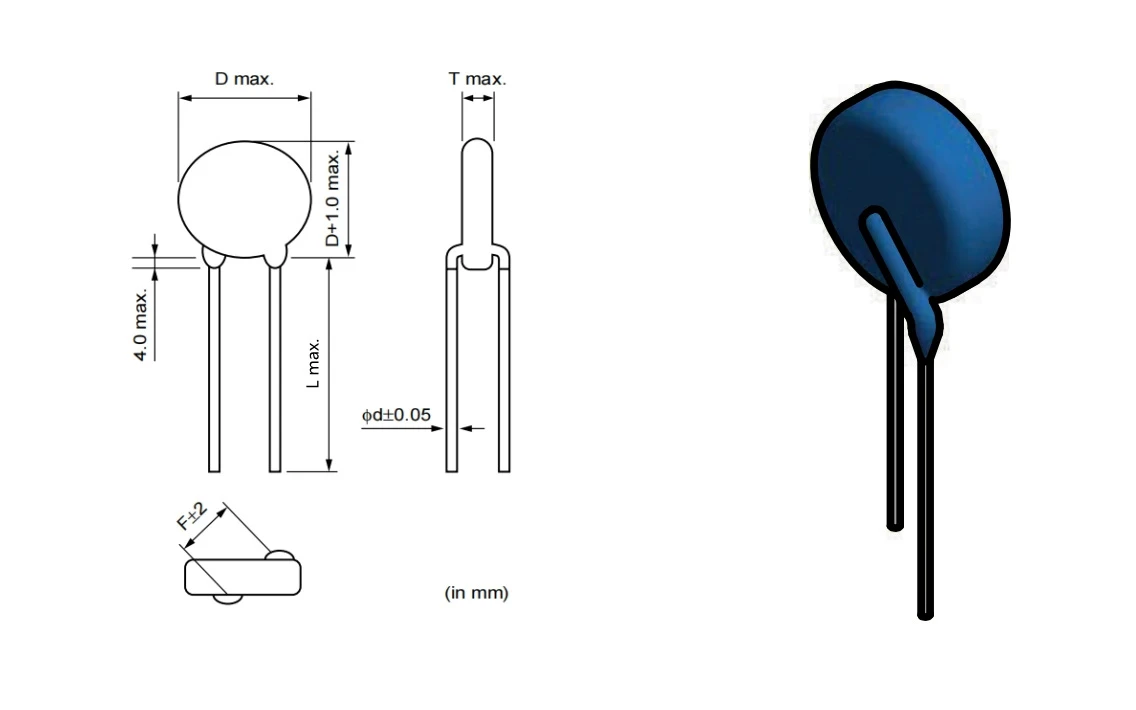

টাইপ

Dmax(মিমি)

Tmax(মিমি)

Lmax(মিমি)

F±2 মিমি

d(মিমি)

X7R15KV501K

13.5

10.5

25.0

10.0

0.8

X7R15KV102M

18.0

10.5

30.0

12.7

0.8

X7R30KV102K

22.0

14.0

45.0

20.0

0.8

X7R15KV202K

23.0

8.5

45

15.8

0.8

X7R30KV302K

34.0

14.0

45.0

20.0

1.0

X7R6KV242M

18.0

5.0

30.0

10.0

0.6
