বর্ণনা

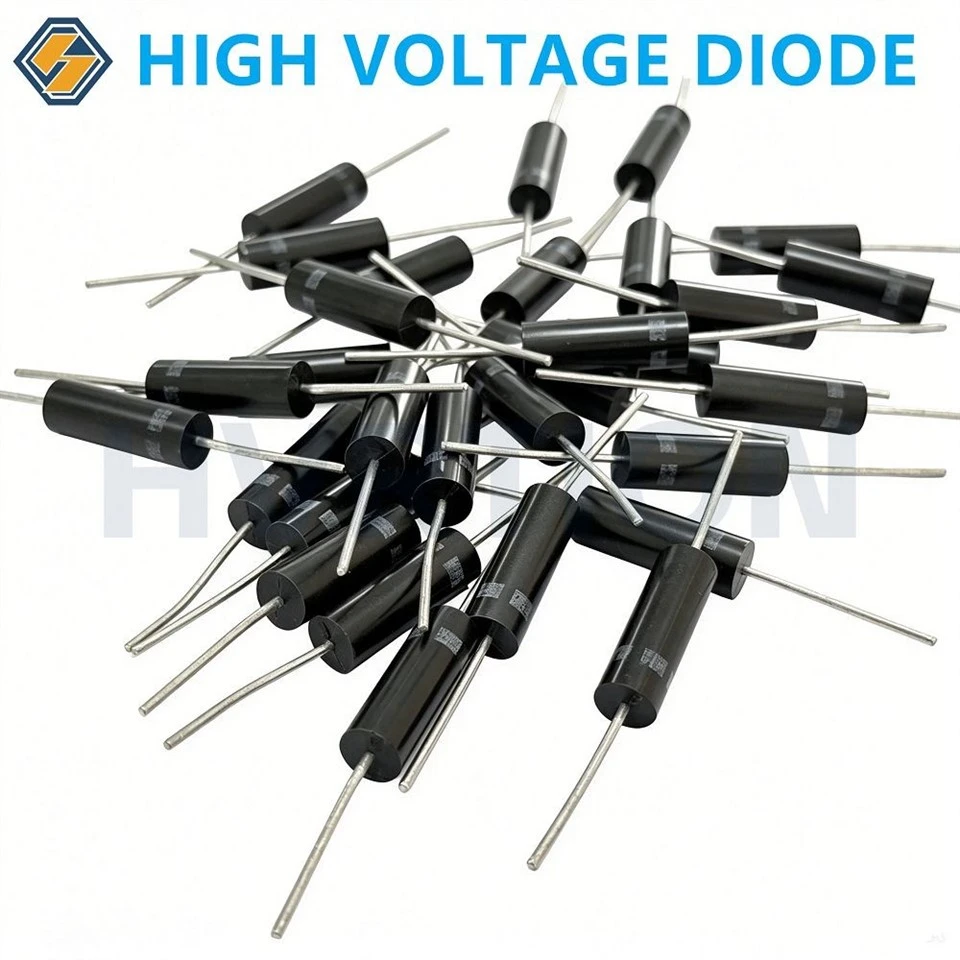

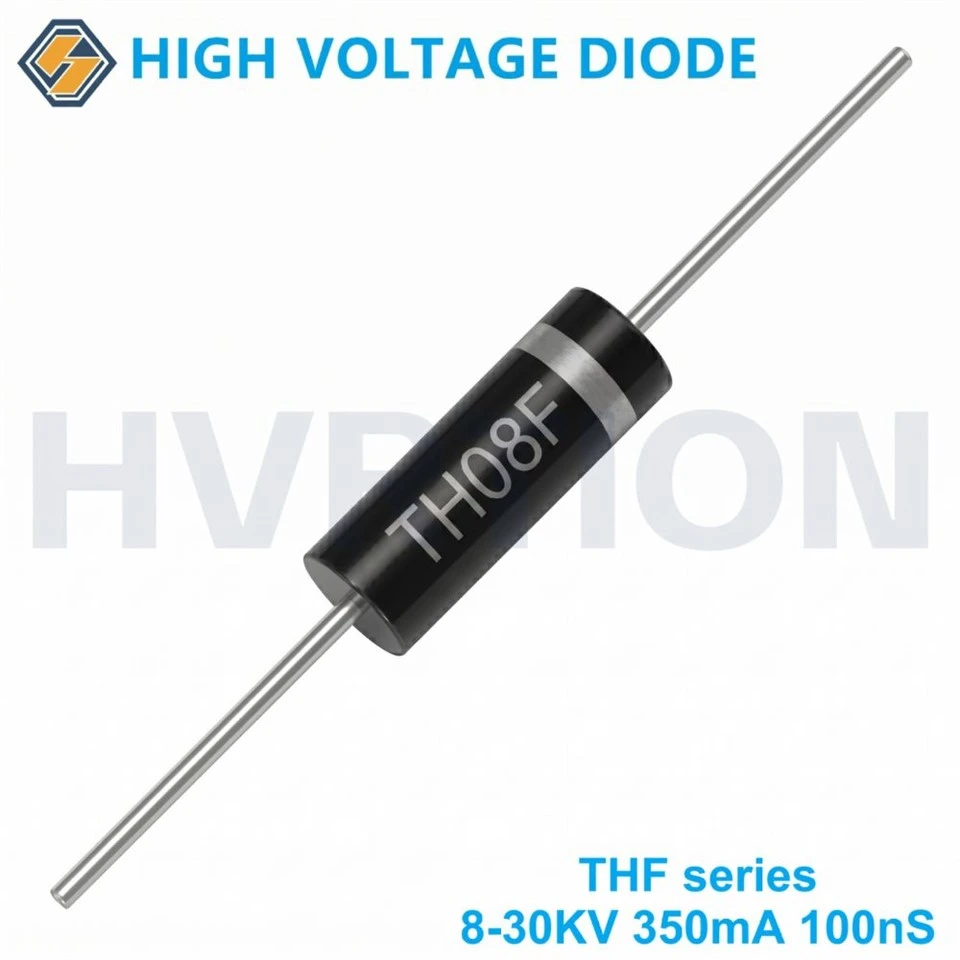

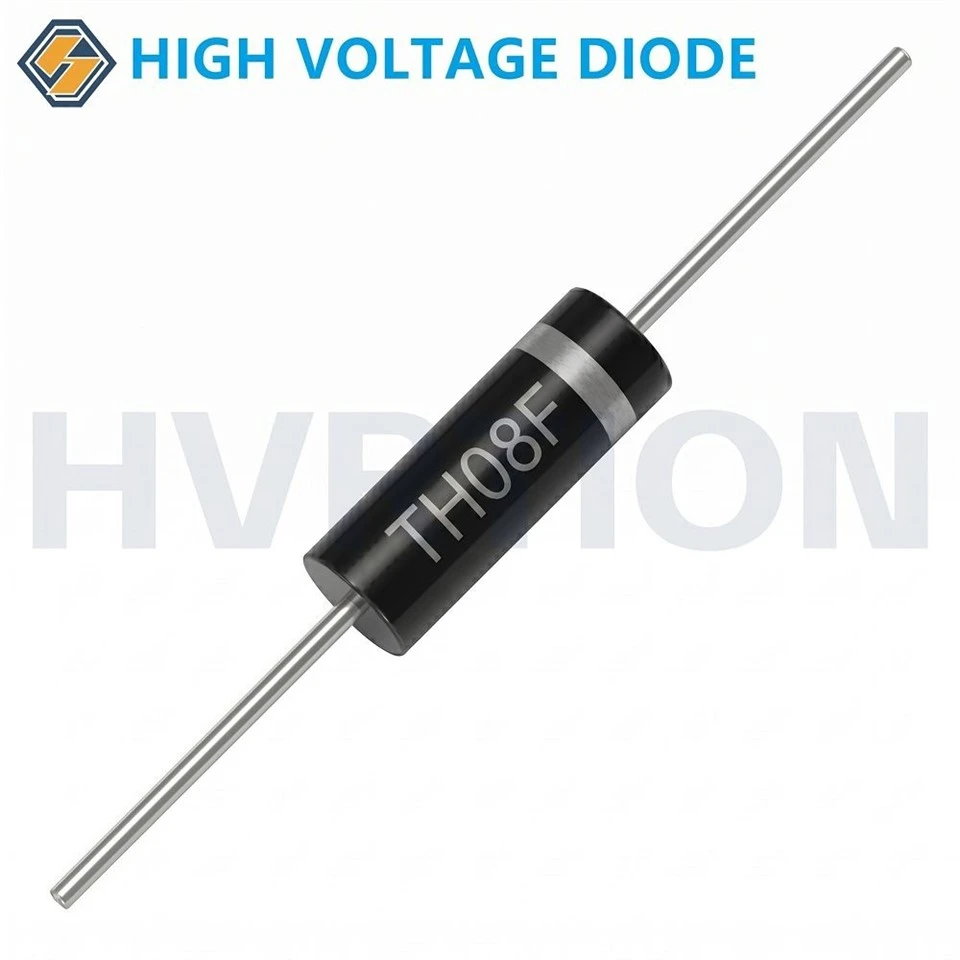

দটিএইচ সিরিজHVRTION থেকে উচ্চ-কার্যক্ষমতা দ্রুত পুনরুদ্ধারের উচ্চ ভোল্টেজ ডায়োডের একটি প্রিমিয়াম পরিবারের প্রতিনিধিত্ব করে যা উচ্চ ফরওয়ার্ড কারেন্ট (350mA), অতি-দ্রুত পরিবর্তন (80ns), ব্যতিক্রমী ঢেউ সহনশীলতা (30A), এবং অতি-নিম্ন ফুটো (2µA) থেকে একটি ভোল্টেজ পরিসীমা আচ্ছাদন8KV থেকে 30KV, TH সিরিজ অতুলনীয় দক্ষতা এবং নির্ভরযোগ্যতা প্রদান করে। বৃহৎ অক্ষীয় প্যাকেজ (φ7.5×22mm / φ1.2mm লিডস) 30KV পর্যন্ত উচ্চ ভোল্টেজ অপারেশনের জন্য চমৎকার ক্রিপেজ দূরত্ব এবং তাপ অপচয় প্রদান করে।
সিরিজ ওভারভিউ - মডেল এবং মূল পরামিতি
|
টাইপ |
রেট মান |
টেম্প অবস্থা |
বৈদ্যুতিক বৈশিষ্ট্য |
মাত্রা |
|||||
|
ভিআরআরএম |
IF(AV) |
আইএফএসএম |
টিজে |
Tstg |
ভিএফ |
IR1 |
Trr |
φbody*L, φlead |
|
|
[IFM=200mA] |
[ভিআর=ভিআরআরএম] |
||||||||
|
কেভি |
এমএ |
A |
ডিগ্রী |
ডিগ্রী |
V |
μA |
μS |
মিমি |
|
|
TH08F |
8 |
350 |
30 |
130 |
-40~+130 |
18 |
2 |
0.08 |
φ7.5*22/Φ1.2 |
|
TH10F |
10 |
350 |
30 |
130 |
-40~+130 |
20 |
2 |
0.08 |
φ7.5*22/Φ1.2 |
|
TH12F |
12 |
350 |
30 |
130 |
-40~+130 |
24 |
2 |
0.08 |
φ7.5*22/Φ1.2 |
|
TH15F |
15 |
350 |
30 |
130 |
-40~+130 |
28 |
2 |
0.08 |
φ7.5*22/Φ1.2 |
|
TH20F |
20 |
350 |
30 |
130 |
-40~+130 |
30 |
2 |
0.08 |
φ7.5*22/Φ1.2 |
|
TH25F |
25 |
350 |
30 |
130 |
-40~+130 |
40 |
2 |
0.08 |
φ7.5*22/Φ1.2 |
|
TH30F |
30 |
350 |
30 |
130 |
-40~+130 |
48 |
2 |
0.08 |
φ7.5*22/Φ1.2 |
মূল বৈশিষ্ট্য
উচ্চ ফরোয়ার্ড কারেন্ট – 350mA
- স্ট্যান্ডার্ড 100mA বা 200mA ডায়োডের তুলনায় উচ্চতর বর্তমান ক্ষমতা
- মাঝারি-শক্তি সংশোধন, ক্যাপাসিটর চার্জিং, এবং শিল্প লোড সমর্থন করে
- কম্পোনেন্ট কাউন্ট কমায় এবং PCB লেআউট সহজ করে
প্রশস্ত ভোল্টেজ পরিসীমা – 8KV থেকে 30KV
- সবচেয়ে সাধারণ উচ্চ ভোল্টেজ স্তর কভার আট মডেল
- একাধিক প্রকল্পের জন্য একটি পরিবার – 8KV থেকে 30KV পর্যন্ত
দ্রুত পুনরুদ্ধার - 80ns (F সিরিজ)
- নাটকীয়ভাবে সুইচিং লস এবং রিভার্স রিকভারি হিটিং কমায়
- উচ্চ ফ্রিকোয়েন্সি রেজোন্যান্ট কনভার্টার, ফ্লাইব্যাক এবং বুস্ট টপোলজির জন্য আদর্শ
অত্যন্ত কম লিকেজ কারেন্ট - 25 ডিগ্রিতে 2µA, 100 ডিগ্রিতে 10µA
- ইন্ডাস্ট্রি-রেটেড ভোল্টেজে কম বিপরীত কারেন্টের নেতৃত্ব দেয়
- স্ট্যান্ডবাই পাওয়ার খরচ এবং তাপ উৎপাদন কমিয়ে দেয়
- ক্রমাগত উচ্চ ভোল্টেজ পক্ষপাতের মধ্যে সিস্টেমের জীবনকাল প্রসারিত করে
উচ্চ ঢেউ বর্তমান ক্ষমতা – IFSM=30A
- অসামান্য 30A পিক ফরোয়ার্ড সার্জ কারেন্ট (একক চক্র)
- ক্যাপাসিটর চার্জিং, ইনরাশ কারেন্ট এবং ফল্ট অবস্থার জন্য চমৎকার দৃঢ়তা
- কঠোর বৈদ্যুতিক পরিবেশ এবং স্পন্দিত লোড সহ্য করে
কম ফরোয়ার্ড ভোল্টেজ ড্রপ
- VFM সম্পূর্ণ 350mA এ 12V (TH08) থেকে 48V (TH30F) পর্যন্ত
- সামগ্রিক সিস্টেম দক্ষতা উন্নত, পরিবাহী ক্ষতি হ্রাস
উচ্চ জংশন তাপমাত্রা – Tj=120 ডিগ্রি
- উন্নত পরিবেষ্টিত তাপমাত্রায় নির্ভরযোগ্য অপারেশন
- সিল করা ঘের এবং চাহিদা শিল্প পরিবেশের জন্য উপযুক্ত
বড় অক্ষীয় প্যাকেজ - Φ7.5 × 22 মিমি বডি, Φ1.2 মিমি লিড
- 30KV পর্যন্ত নিরাপদ উচ্চ ভোল্টেজ বিচ্ছিন্নতার জন্য বর্ধিত ক্রিপেজ দূরত্ব
- 350mA অবিচ্ছিন্ন বর্তমানের জন্য চমৎকার তাপ অপচয়
- যান্ত্রিক শক্তি এবং সহজ সোল্ডারিংয়ের জন্য শক্তিশালী 1.2 মিমি ব্যাস লিড
- থ্রু-হোল মাউন্টিং, ওয়েভ সোল্ডারিং এবং ম্যানুয়াল অ্যাসেম্বলির সাথে সামঞ্জস্যপূর্ণ
RoHS এবং রিচ কমপ্লায়েন্ট
- পরিবেশগতভাবে বন্ধুত্বপূর্ণ, সীসা-মুক্ত ইপোক্সি এনক্যাপসুলেশন
- UL94V-0 শিখা retardant কেস উপাদান
- অক্ষীয় সীসা ডিজাইন – থ্রু-হোল মাউন্টিং, ওয়েভ সোল্ডারিং এবং ম্যানুয়াল অ্যাসেম্বলির জন্য উপযুক্ত। বড় 7.5×22mm বডি 30KV পর্যন্ত ভোল্টেজের জন্য নিরাপদ ক্লিয়ারেন্স নিশ্চিত করে।
অ্যাপ্লিকেশন - টিএইচ সিরিজ কোথায় ব্যবহার করবেন
মাঝারি-থেকে-উচ্চ ভোল্টেজ, মাঝারি-পাওয়ার (350mA) সিস্টেমগুলির জন্য TH সিরিজটি সর্বোত্তম পছন্দ যা অতি-দ্রুত পুনরুদ্ধার, অতি-নিম্ন লিকেজ, এবং সর্বোচ্চ উত্থানের দৃঢ়তার দাবি করে৷
1. X-রে এবং মেডিকেল ইমেজিং
এক্স-রে জেনারেটর, সিটি স্ক্যানার, ডেন্টাল এবং ম্যামোগ্রাফি সিস্টেমে উচ্চ ভোল্টেজ সংশোধন
350mA বর্তমান ক্ষমতা উচ্চ ক্ষমতা X-রে টিউব সমর্থন করে
আল্ট্রা-লো লিকেজ (2µA) স্থিতিশীল উচ্চ ভোল্টেজ আউটপুট এবং রোগীর নিরাপত্তা নিশ্চিত করে
2. সলিড-স্টেট লেজার ড্রাইভার এবং পালসড লেজার
80ns আল্ট্রা-দ্রুত পুনরুদ্ধার লেজার ডায়োড এবং ফ্ল্যাশল্যাম্প ড্রাইভারের জন্য অত্যন্ত তীক্ষ্ণ পালস প্রান্ত সক্ষম করে
30A সার্জ কারেন্ট নির্ভরযোগ্যভাবে ক্যাপাসিটর স্রাব ইভেন্ট সহ্য করে
চিকিৎসা, শিল্প এবং সামরিক লেজার সিস্টেমের জন্য আদর্শ
3. ইলেক্ট্রোস্ট্যাটিক প্রিসিপিটেটর এবং ইন্ডাস্ট্রিয়াল এয়ার পিউরিফায়ার
উচ্চ ভোল্টেজ ionizers এবং ধুলো সংগ্রাহক জন্য নির্ভরযোগ্য সংশোধন
উচ্চ কারেন্ট (350mA) বড় প্রিসিপিটেটর সিস্টেমকে সমর্থন করে
কম ফুটো করোনার বর্তমান বর্জ্য হ্রাস করে এবং দক্ষতা উন্নত করে
4. উচ্চ ফ্রিকোয়েন্সি উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই
ফ্লাইব্যাক, বুস্ট, এবং রেজোন্যান্ট কনভার্টারগুলি 100-150kHz এ কাজ করে
80ns Trr নাটকীয়ভাবে বিপরীত পুনরুদ্ধারের ক্ষতি কমিয়ে দেয়
350mA রেটিং মাঝারি-পাওয়ার রূপান্তরকারীর জন্য উপযুক্ত (100-250W পরিসর)
5. ক্যাপাসিটর চার্জিং পাওয়ার সাপ্লাই (CCPS)
ব্যতিক্রমী 30A সার্জ ক্ষমতা উচ্চ ইনরাশ চার্জিং কারেন্ট পরিচালনা করে
30KV রেটিং ডিফিব্রিলেটর, পালসড লেজার, রাডার মডুলেটর এবং পালস পাওয়ার সিস্টেমের জন্য উপযুক্ত
6. উচ্চ ভোল্টেজ পরীক্ষার সরঞ্জাম (HIPOT পরীক্ষক)
নির্ভুল AC-ডিসি সংশোধন সহ অতি-লো লিকেজ (2µA) পরিমাপের নির্ভুলতা রক্ষা করে
350mA টেস্ট ক্যাপাসিট্যান্সের দ্রুত চার্জ করার অনুমতি দেয়
7. ইলেক্ট্রোস্ট্যাটিক আবরণ এবং পাউডার স্প্রে করা
30A ঢেউ শিল্প পরিবেশে ঘন ঘন চাপ নিঃসরণ সহ্য করে
বড় প্যাকেজ ধুলোবালি, কঠোর পরিস্থিতিতে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে
9. মাধ্যমিক অ্যাপ্লিকেশন
ইলেকট্রন বিম পাওয়ার সাপ্লাই (ই-বিম ওয়েল্ডার, স্টেরিলাইজার)
ভর স্পেকট্রোমিটার এবং কণা অ্যাক্সিলারেটর (সহায়ক উচ্চ ভোল্টেজ পর্যায়)
রাডার মডুলেটর এবং প্রতিরক্ষা এভিওনিক্স
শিল্প নিয়ন্ত্রণের জন্য উচ্চ ভোল্টেজ ডিসি-ডিসি রূপান্তরকারী
মেডিকেল ডিফিব্রিলেটর চার্জিং সার্কিট
ফটো মাল্টিপ্লায়ার টিউব (PMTs) এর জন্য উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই
গুণমান এবং নির্ভরযোগ্যতা
- 100% বৈদ্যুতিক পরীক্ষা
- লিড-মুক্ত এবং RoHS3 অনুগত
সীসা সময়:
- ইঞ্জিনিয়ারিং নমুনা: 1-3 ব্যবসায়িক দিন (স্টক নির্ভর)
- উৎপাদন পরিমাণ: 2-4 সপ্তাহ
প্যাকিং:বাল্ক (প্রতি পলিব্যাগে 100 পিসি)
